摘要
HP2 系列高刚性龙门双点压力机是一款专用的拉深压力机，专为新能源汽车电池方形铝壳盖高精度多工位拉伸而设计。该铝壳拉深压力机集高刚性结构、精密导向、伺服自动化技术于一体，支持生产 26148、40173、51173、71173 等主流壳体的盖板。该系统提供了一条高度稳定和精确的电池盖自动化生产线，针对要求苛刻的冲压拉丝作进行了优化。
产品介绍

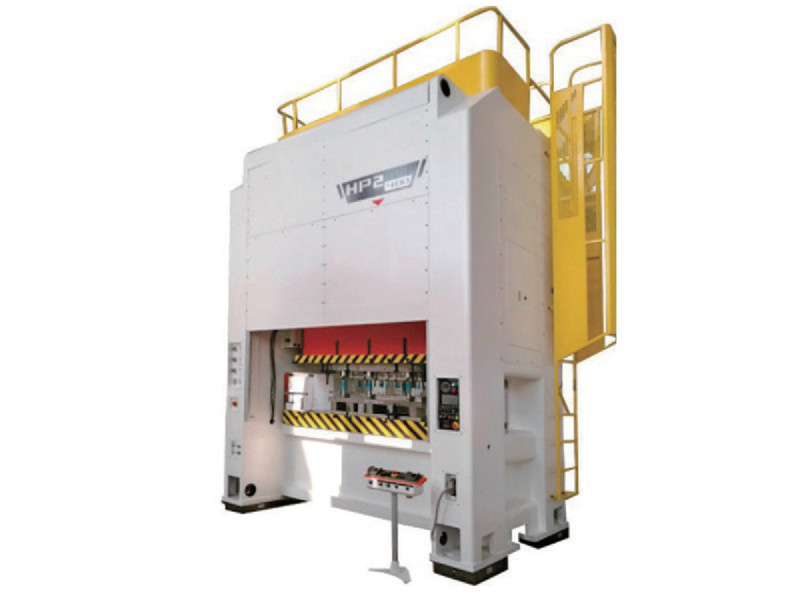

HP2 系列高刚性龙门双点压力机-精密电池方形铝壳盖多工位拉深解决方案
产品概述：专为电池方形铝外壳盖的高精度冲压而设计
HP2 系列高刚性龙门双点压力机是一款专用的拉深压力机 ，专为新能源汽车电池方形铝壳盖高效、高精度多工位拉伸而设计。该 铝壳拉深压力机 集高刚性结构、精密导向、伺服自动化技术于一体，支持生产 26148、40173、51173、71173 等主流壳体的盖板。该系统提供了一条高度稳定、高效和精确的电池盖自动化生产线，针对要求苛刻 的冲压拉丝 作进行了优化。核心技术优势：卓越的精度和刚性
卓越的结构刚度和精度
在精密冲压和拉深方面达到严格的 JIS 1 级精度标准。
采用整体焊接钢框架结构，经过应力消除处理，提供卓越的刚性。1/10000 的框架刚度超过了拉深压力机的行业标准，最大限度地减少了变形并确保长期运行稳定性。
精确引导，传输稳定
采用八面高精度长导轨系统，实现最大的滑动稳定性和导向精度，确保复杂压制拉丝 过程中的尺寸一致性。
采用高刚性偏心轴驱动齿轮和惰轮总成。这种双作用拉深机 设计增强了传动稳定性，增加了连杆力跨度，并显着提高了抗偏心载荷的能力——这对于拉深作至关重要。承重部件强度超过传统曲柄压力机，消除了传统设计固有的曲轴偏转问题。
先进的润滑和简化的调整
采用电动稀油循环润滑系统，在密集的压制拉拔 循环中对关键摩擦点进行自动计量润滑，减少磨损并延长使用寿命。
精度调整采用单面方法：左侧实心接触，右侧圆柱销锁定，简化设置并提高精度保持。
集成自动化：确保效率和稳定性
将三合一伺服送料机、传送带和精密级进模组合成一个同步自动化系统，用于这款铝壳拉深压力机 。
先进的同步控制可实现精确的单元协调，在重负载下提供高稳定性运行，实现高效、高精度的电池盖量产。
目标应用和规格
主要应用： 新能源汽车电池方形铝壳盖多工位拉深成型。
兼容的盖板规格： 支持使用这款专用 拉深机生产 26148、40173、51173 和 71173 电池外壳的盖板。
HP2 系列压力机的优势
精度性能： JIS 1 级精度与八边导轨相结合，确保拉深时尺寸完美。
最大刚度： 1/10000 整体焊接框架，带有偏心轴/惰轮传动装置，可在偏心载荷下抵抗偏转，这对于高性能 双作用拉深压力机至关重要。
优化效率： 集成三合一伺服送料自动化，实现高速、稳定的生产。
特定应用设计： 设计为专用 铝壳拉深压力机 ，以克服传统压力机的限制。
增强的可靠性： 电动稀油润滑和坚固的结构可最大限度地减少维护并延长苛刻 的压制拉丝 环境中的使用寿命。
技术规格概述（典型值）
精度标准： JIS1 级
框架刚度： 1/10000
导向系统： 八面高精度长导轨
驱动系统： 带惰轮总成的高刚性偏心轴驱动齿轮
润滑系统： 电动稀油循环
精度调整： 单面（左触点，右圆柱销锁）
自动化集成： 三合一伺服送料机、输送机、级进模
兼容产品： 26148、40173、51173、71173 电池壳盖
压力机类型： 双动拉深压力机
技术参数：
规范
HP2-160
HP2-200
HP2-250
HP2-300
HP2-400
HP2-500
标称力 （kN）
1600
2000
2500
3000
4000
5000
标称行程 （mm）
4
4
4
4
4
4
SPM 的
（最小 ⁻¹）
40-70
40-70
35-60
35-50
35-50
25-40
行程（mm）
130
130
150
150
150
150
最大模具高度 （mm）
450
500
500
500
550
550
模具高度调节（mm）
100
100
120
120
120
120
垫层区域
（LR×FB 毫米）
760×1920
920×2100
920×2200
920×2400
1000×2500
1100×2600
幻灯片区域
（LR×FB 毫米）
660×1500元
800×1800
800×1900
800×2100
900×2200
1000×2300
常见问题解答（FAQ）
Q1： 这台拉深压力机的“JIS 1 级精度”是什么定义？
A1：JIS（日本工业标准）1 级代表直面压力机的最高精度等级。它要求对滑块平行度、垂直度和工作台平整度有严格的公差，确保高速冲压和拉深作期间卓越的尺寸稳定性和零件一致性，这对于精密电池盖至关重要。Q2：1/10000 框架刚度如何有利于铝壳拉深压力机作？
A2：这种高刚度值表明在载荷下具有优异的抗弹性变形能力。好处包括：延长模具寿命： 改进的模具对准减少了密集压制拉伸过程中的不均匀磨损和磨损。
提高零件精度： 最大限度地减少尺寸变化并提高拉深时的盖板平整度。
工艺稳定性： 增强的抗偏心载荷能力确保了多工位拉伸的可靠性，这对于电池外壳生产至关重要。
Q3：为什么 HP2 配置为双动拉深机？
A3：双作用配置（具有独立的毛坯架和冲头控制装置）可在拉深作期间精确控制物料流。这对于形成没有皱纹或裂纹的复杂、高精度铝电池盖至关重要，特别是对于具有挑战性的材料和几何形状。Q4：八面导轨在压制拉丝作中有哪些优势？
A4：八边导轨比典型设计提供更大的接触面积和约束。这在拉深过程中提供了卓越的引导精度和稳定性，极大地减少了滑块倾斜和振动——这对于在整个拉拔行程中保持冲头和模具之间的精确同心度至关重要。Q5：这条铝壳拉深压线中的三合一伺服送料机有什么作用？
A5：三合一伺服送料机集开卷、整平、送料功能于一体。其主要作用是：精密进给： 伺服驱动控制可实现高精度进料（±0.03mm），这对于级进拉深至关重要。
自动化效率： 实现与压力机连续、同步的物料搬运，以实现稳定、大批量的生产。
材料调节： 确保平坦、无应力的材料进入 拉深机 ，防止缺陷。
Q6：为什么双动拉深机的带惰轮的偏心轴传动优于曲轴？
A6：这种设计是 HP2 在拉深方面性能的基础：偏心负载阻力： 增加的连杆跨度显着提高了偏心负载能力，这对于力不均匀的多工位拉伸至关重要。
最小化偏转： 与曲轴相比，偏心轴组件具有更高的强度并减少弹性变形，从而在整个拉伸行程中保持精确对准。
作更平稳： 惰轮优化了力传递，从而使运行更安静，并提高了耐用性，适用于要求苛刻的电池盖深拉循环。
